TANK 1000 C
|
产品名称 |
- |
5-axis_Tank 1000 C |
|
|
亮点 |
- |

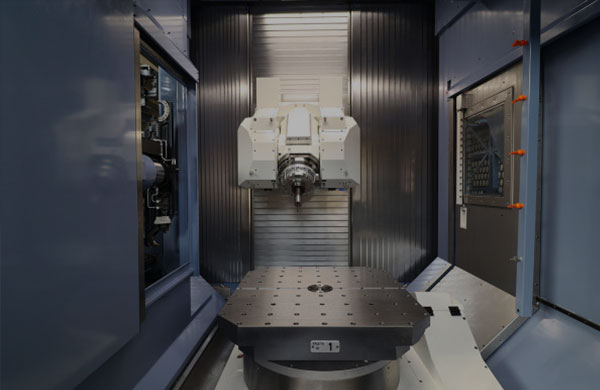

5轴运动学是通过摆头（A轴）获得的，而B轴是通过工作台旋转获得的。头部倾斜由一对集成在头部架构中的扭矩电机确保的。在基本配置中，TANK C系列机床配备列线性轴并使用高精度光学尺的直接测量系统。而所有旋转轴都配备了通过大型编码器的直接测量系统。 |
|
|
工作区域 |
x轴行程 y轴行程 z轴行程 x/y/z轴推力 x/y/z轴快速进给 |
[mm] [mm] [mm] [kN] [m/min] |
1.200 1.000 1.100 5 75 |
|
托盘 |
选项1 选项2 选项3 |
[mm] [mm] [mm] |
（630*630） （630*800） - |
|
旋转工作台（B-轴） |
最大旋转速度 |
[RPM] |
100 |
|
第5轴（A轴） |
类型 最大摆动速度 摆动角度 |
- [RPM] [degrees] |
叉式铣头 40 180 (+80/-100) |
|
精度 |
直线轴 A/R/M符合230-2标准 旋转轴 A/R/M符合230-2标准 |
- [μm] - [arcsec] |
- （4/2/3）¹ - （4/2/3）¹ |
|
主轴单元 |
刀具锥孔 速度范围 最大功率（达到） 最大扭矩（达到） |
- [RPM] [kW] [Nm] |
HSK-A from 14.000 to 18.000 85 320 |
|
刀库 |
容量（达到） 最大重量（达到） 最大长度（达到） 最大直径（达到） |
[n.] [kg] [mm] [mm] |
40 (999＋) 25 500 300 |
|
可用配置 |
FMS单托盘/双托盘/复合托盘库/柔性生产单元 |
